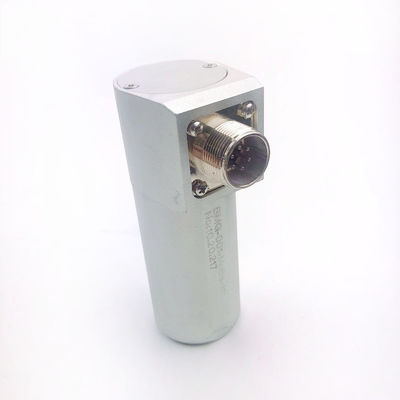

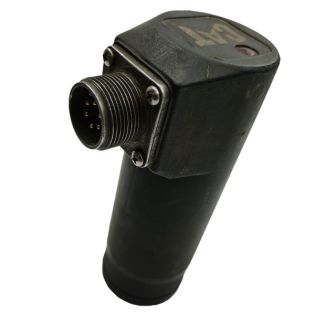

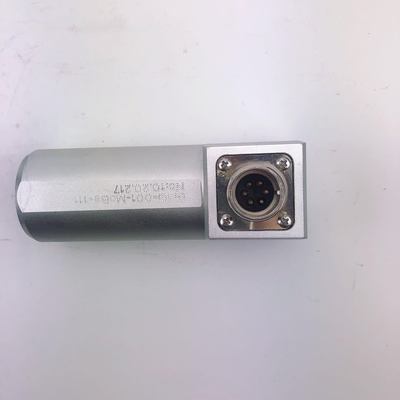

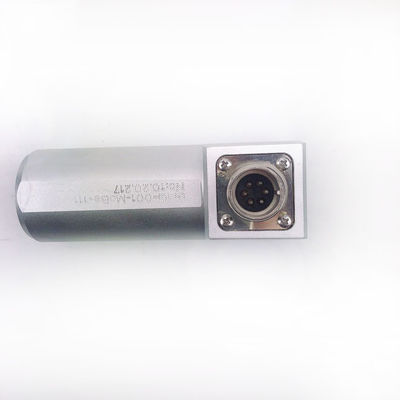

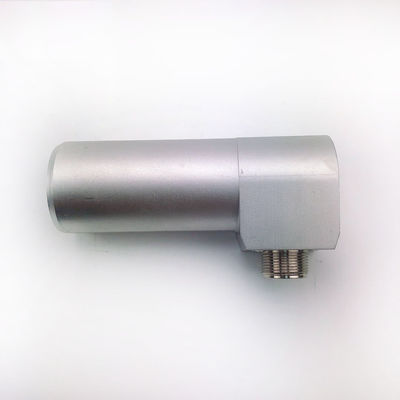

ΑΝΤΑΛΛΑΚΤΙΚΑ ΠΛΑΚΟΔΟΜΗΤΗ 369-4794 ΑΙΣΘΗΤΗΡΑΣ ΣΤΑΘΜΗΣ 3694794 Δείκτης στάθμης Για ΠΛΑΚΟΔΟΜΗΤΗ AP655F/AP355

1. Σύνοψη συστήματος
Στην πλακόστρωτη AP655F, το σύστημα εξισορρόπησης υλικού που αντιπροσωπεύεται από το P/N 369-4794 είναι ένα σύστημα υπερήχων ανίχνευσης χωρίς επαφή.Η βασική του αποστολή είναι να διατηρεί αυτόματα ένα σταθερό ύψος του σωρού υλικού (σύνθετο άσφαλτο) μπροστά από το σίδερο, ο οποίος είναι κρίσιμος παράγοντας για τη διασφάλιση της ομαλότητας και της ποιότητας του ασφαλτοστρώματος.
Βασική λειτουργία:Για τη συνεχή παρακολούθηση του ύψους του υλικού μπροστά από την κατσαρόλα και τη χρήση ενός ηλεκτρονικού συστήματος ελέγχου για την αυτόματη ρύθμιση της ταχύτητας των μεταφορέων (Feeders) και augers (Augers), επιτυγχάνοντας έναν έλεγχο κλειστού κυκλώματος της "αύξησης της τροφοδοσίας υλικού όταν είναι χαμηλή, μείωσης της τροφοδοσίας όταν είναι υψηλή".
Τελικός Στόχος: Να εξασφαλίζεται συνεχή, ομοιόμορφη και σταθερή προμήθεια υλικού.ή διαχωρισμός υλικού που προκαλείται από τη διακύμανση του όγκου υλικούΕπίσης, μειώνει σημαντικά τον φόρτο εργασίας του χειριστή.

2Κύρια Συστατικά.
Ενώ αυτός ο συγκεκριμένος αριθμός μέρους μπορεί να αναφέρεται σε ένα από αυτά τα συστατικά, το σύνολο του συστήματος περιλαμβάνει συνήθως:

• Οι υπερηχητικοί αισθητήρες είναι τα "μάτια" του συστήματος.Εκπέμπουν συνεχώς υπερηχητικά κύματα και λαμβάνουν ηχώ, υπολογίζοντας την απόσταση μέχρι την κορυφή του σωρού με βάση την χρονική διαφορά.
• Μονάδα ελέγχου / ελεγκτής: Αυτός είναι ο "εγκεφαλής" του συστήματος.Στη συνέχεια υπολογίζει ένα σήμα εντολής με βάση οποιαδήποτε απόκλιση.
• Διασύνδεση χειριστή: φορτίο στον πίνακα ελέγχου στο σταθμό του χειριστή.Ο χειριστής το χρησιμοποιεί για να ενεργοποιήσει το αυτόματο έλεγχο ON / OFF και να ρυθμίσει το επιθυμητό ύψος υλικού (συχνά εκφρασμένο ως ποσοστό του ύψους των υλικών θύρων, π.χ. μεταξύ 60%-80%).
• Ενεργοποιητές: Αυτά είναι τα "χέρια και τα πόδια" του συστήματος.Οι εντολές από τη μονάδα ελέγχου αποστέλλονται μέσω ηλεκτρικών κυκλωμάτων σε ηλεκτρο-αναλογικές βαλβίδες που ελέγχουν τους υδραυλικούς κινητήρες για μεταγωγούς και στροφούςΜε τη μεταβολή του ρεύματος, το σύστημα ρυθμίζει με ακρίβεια την υδραυλική ροή, με αποτέλεσμα να ποικίλει άπειρα η ταχύτητα τροφοδοσίας και διανομής του υλικού.

3Πώς λειτουργεί: Η διαδικασία

1. Μέτρηση: Οι αριστεροί και οι δεξιοί υπερηχητικοί αισθητήρες μετρούν συνεχώς την απόσταση από την επιφάνεια του υλικού.
2. Σύγκριση: Η μονάδα ελέγχου συγκρίνει την μετρούμενη πραγματική απόσταση με την προεπιλεγμένη από τον χειριστή ιδανική απόσταση (η οποία αντιπροσωπεύει το ιδανικό ύψος υλικού).
3. Υπολογισμός: Εάν το επίπεδο υλικού είναι πολύ χαμηλό (πραγματική τιμή > προεπιλεγμένη τιμή), ο ελεγκτής υπολογίζει την ανάγκη αύξησης της ταχύτητας τροφοδοσίας.υπολογίζει την ανάγκη μείωσης της ταχύτητας τροφοδοσίας.
4. Εκτέλεση: Η μονάδα ελέγχου στέλνει ένα ηλεκτρικό σήμα στις υδραυλικές ηλεκτροκλειδώσεις, ρυθμίζοντας την ταχύτητα των μεταφορέων και των στροφών για την αλλαγή του ρυθμού τροφοδοσίας του υλικού.
5. Επιστροφή: Η αλλαγή στην ταχύτητα τροφοδοσίας προκαλεί αλλαγή στο ύψος του υλικού. Οι αισθητήρες ανιχνεύουν αυτή τη νέα αλλαγή και ο κύκλος επαναλαμβάνεται.

4Βασικά χαρακτηριστικά και πλεονεκτήματα

• Μέτρηση χωρίς επαφή: Η υπερηχητική τεχνολογία είναι αξιόπιστη και χωρίς συντήρηση, χωρίς να επηρεάζεται από τη θερμοκρασία, την ιξώδεςτητα ή το χρώμα του υλικού.
• Αυτοματοποιημένος έλεγχος: Μειώνει σημαντικά το φόρτο εργασίας του χειριστή, επιτρέποντάς του να επικεντρωθεί στην κατεύθυνση πορείας του λιθόστρωτου και τη συνολική λειτουργία.
• Βελτιωμένη ποιότητα του πεζοδρόμου: Η σταθερή υλική κεφαλή είναι η πιο βασική απαίτηση για τη διασφάλιση της ομαλότητας, της πυκνότητας και της ομοιομορφίας του πεζοδρόμου.
• Μειωμένο απόβλητο υλικού και μηχανική πίεση: Αποτρέπει την υπερβολική φθορά των λεπίδων του σχοινιού και της σχισμής που προκαλείται από υπερφόρτωση και αποτρέπει τις διακοπές και την ψύξη της σχισμής λόγω έλλειψης υλικού.
• Ανεξάρτητος χειρισμός αριστερά/δεξιά: Τα αριστερά και δεξιά επίπεδα υλικού συνήθως ανιχνεύονται και ελέγχονται ανεξάρτητα,επιτρέποντας στο σύστημα να χειρίζεται ασυμμετρικές καταστάσεις, όπως η εξάντληση υλικού από τη μία πλευρά.

5Σημαντικές σκέψεις

• Κλίμακα: Οι αισθητήρες πρέπει να είναι σωστά εγκατεστημένοι και βαθμολογημένοι για να εξασφαλίζεται η ακρίβεια των μετρήσεων.
• Περιβαλλοντικές παρεμβολές: Οι ακραίες καιρικές συνθήκες (π.χ. βαριά βροχή, πυκνή ομίχλη) ή οι ισχυρές αναταραχές του αέρα (π.χ. ισχυροί άνεμοι) μπορούν θεωρητικά να προκαλέσουν μικρές παρεμβολές στα υπερηχητικά σήματα,αν και στην πράξη, η επίδραση είναι συνήθως ελάχιστη κατά τις συνήθεις εργασίες στρωματοποίησης.
• Συντήρηση: Να διατηρείτε τα ανιχνευτικά ανιχνευτικά καθαρά και απαλλαγμένα από σκουπίδια όπως λάσπη ή άσφαλτο για να διασφαλιστεί η ορθή λειτουργία.

Συνοπτικά, το σύστημα εξισορρόπησης υλικού που αντιπροσωπεύεται από το P/N 369-4794-00 για τον πλακόστρωτο AP655F είναι ένα υψηλά ολοκληρωμένο, ευφυές σύστημα αυτόματου ελέγχου τροφοδοσίας με υπερήχους.Είναι βασικό συστατικό των σύγχρονων πλακόστρωτων με υψηλές επιδόσειςΤο σύστημα αυτό είναι απαραίτητο για τη διασφάλιση της υψηλής ποιότητας των επεξεργασιών στρωμάτων.
