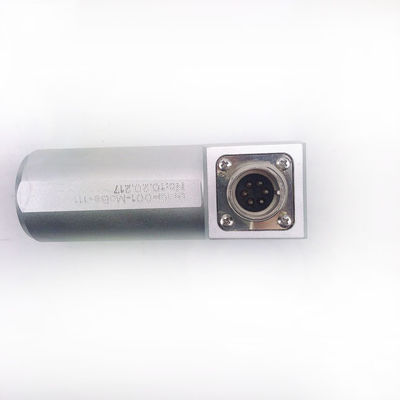

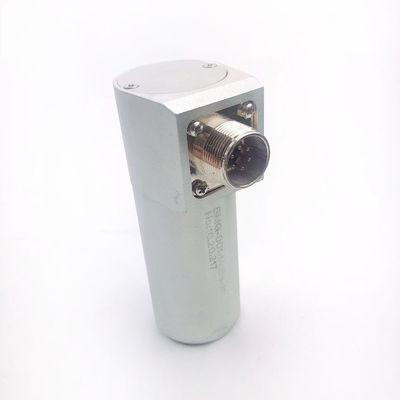

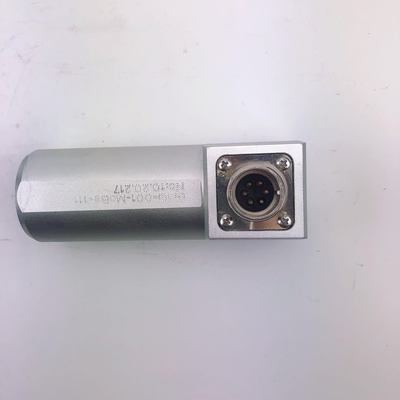

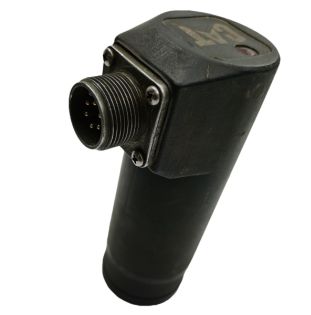

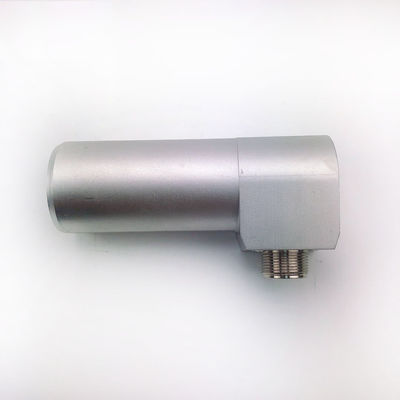

PAVER SPARE PARTS P/N369-4794-00 SENSOR Level meter Controller Για AP655F/AP355 PAVER

1. Επισκόπηση Συστήματος
Στον μηχανισμό οδοστρωτήρα ασφάλτου AP655F, το σύστημα ισοπέδωσης υλικού που αντιπροσωπεύεται από τον κωδικό P/N 369-4794-00 είναι ένα σύστημα υπερηχητικής ανίχνευσης χωρίς επαφή. Η κύρια αποστολή του είναι να διατηρεί αυτόματα ένα σταθερό ύψος της στοίβας υλικού (μείγμα ασφάλτου) μπροστά από την πλάκα ισοπέδωσης, το οποίο είναι κρίσιμος παράγοντας για τη διασφάλιση της ομαλότητας και της ποιότητας της οδοστρωσίας.
Κύρια Λειτουργία: Συνεχής παρακολούθηση του ύψους του υλικού μπροστά από την πλάκα ισοπέδωσης και χρήση ενός ηλεκτρονικού συστήματος ελέγχου για την αυτόματη ρύθμιση της ταχύτητας των μεταφορέων (Feeders) και των κοχλιών (Augers), επιτυγχάνοντας έλεγχο κλειστού βρόχου "αύξηση τροφοδοσίας υλικού όταν είναι χαμηλά, μείωση τροφοδοσίας όταν είναι ψηλά."
Τελικός Στόχος: Διασφάλιση συνεχούς, ομοιόμορφης και σταθερής παροχής υλικού. Αυτό αποτρέπει ελαττώματα οδοστρωσίας όπως σχίσιμο, εσοχές, εξογκώματα ή διαχωρισμό υλικού που προκαλούνται από διακυμάνσεις στον όγκο του υλικού. Επίσης, μειώνει σημαντικά τον φόρτο εργασίας του χειριστή.

2. Κύρια Εξαρτήματα
Ενώ αυτός ο συγκεκριμένος κωδικός εξαρτήματος μπορεί να αναφέρεται σε ένα από αυτά τα εξαρτήματα, ολόκληρο το σύστημα συνήθως περιλαμβάνει:

• Υπερηχητικοί Αισθητήρες: Αυτά είναι τα "μάτια" του συστήματος. Συνήθως, ένας τοποθετείται σε κάθε πλευρά, πάνω από το μπροστινό μέρος της πλάκας ισοπέδωσης, στραμμένος προς τα κάτω στη στοίβα υλικού. Εκπέμπουν συνεχώς υπερηχητικά κύματα και λαμβάνουν ηχώ, υπολογίζοντας την απόσταση από την κορυφή της στοίβας με βάση τη διαφορά χρόνου.
• Μονάδα Ελέγχου / Ελεγκτής: Αυτός είναι ο "εγκέφαλος" του συστήματος. Λαμβάνει σήματα από τους υπερηχητικούς αισθητήρες και τα συγκρίνει με την επιθυμητή τιμή ύψους υλικού που έχει προκαθοριστεί από τον χειριστή. Στη συνέχεια, υπολογίζει ένα σήμα εντολής με βάση οποιαδήποτε απόκλιση.
• Διεπαφή Χειριστή: Τοποθετημένη στον πίνακα ελέγχου στον σταθμό του χειριστή. Ο χειριστής τη χρησιμοποιεί για να ενεργοποιήσει/απενεργοποιήσει τον αυτόματο έλεγχο και να ορίσει το επιθυμητό ύψος υλικού (συχνά εκφράζεται ως ποσοστό του ύψους των θυρίδων υλικού, π.χ., ορίζεται μεταξύ 60%-80%).
• Ενεργοποιητές: Αυτά είναι τα "χέρια και τα πόδια" του συστήματος. Οι εντολές από τη μονάδα ελέγχου αποστέλλονται μέσω ηλεκτρικών κυκλωμάτων σε ηλεκτρο-αναλογικές βαλβίδες που ελέγχουν τους υδραυλικούς κινητήρες για τους μεταφορείς και τους κοχλίες. Μεταβάλλοντας το ρεύμα, το σύστημα προσαρμόζει με ακρίβεια τη ροή του υδραυλικού, μεταβάλλοντας έτσι άπειρα την ταχύτητα τροφοδοσίας και διανομής του υλικού.

3. Πώς Λειτουργεί: Η Διαδικασία

1. Μέτρηση: Οι αριστεροί και δεξιοί υπερηχητικοί αισθητήρες μετρούν συνεχώς την απόσταση από την επιφάνεια του υλικού.
2. Σύγκριση: Η μονάδα ελέγχου συγκρίνει την μετρούμενη πραγματική απόσταση με την προκαθορισμένη από τον χειριστή ιδανική απόσταση (που αντιπροσωπεύει το ιδανικό ύψος υλικού).
3. Υπολογισμός: Εάν το επίπεδο υλικού είναι πολύ χαμηλό (πραγματική τιμή > προκαθορισμένη τιμή), ο ελεγκτής υπολογίζει την ανάγκη αύξησης της ταχύτητας τροφοδοσίας. Εάν το επίπεδο είναι πολύ υψηλό (πραγματική τιμή < προκαθορισμένη τιμή), υπολογίζει την ανάγκη μείωσης της ταχύτητας τροφοδοσίας.Εκτέλεση: Η μονάδα ελέγχου στέλνει ένα ηλεκτρικό σήμα στις υδραυλικές ηλεκτρο-βαλβίδες, προσαρμόζοντας την ταχύτητα των μεταφορέων και των κοχλιών για να αλλάξει ο ρυθμός τροφοδοσίας του υλικού.
4. Ανατροφοδότηση: Η αλλαγή στον ρυθμό τροφοδοσίας προκαλεί αλλαγή στο ύψος του υλικού. Οι αισθητήρες ανιχνεύουν αυτή τη νέα αλλαγή και ο κύκλος επαναλαμβάνεται. Αυτή η συνεχής διαδικασία κλειστού βρόχου διατηρεί μια δυναμική ισορροπία.
5. 4. Βασικά Χαρακτηριστικά και Πλεονεκτήματα

Μέτρηση Χωρίς Επαφή: Η τεχνολογία υπερήχων είναι αξιόπιστη και δεν απαιτεί συντήρηση, ανεπηρέαστη από τη θερμοκρασία, το ιξώδες ή το χρώμα του υλικού.

• Αυτόματος Έλεγχος: Μειώνει σημαντικά τον φόρτο εργασίας του χειριστή, επιτρέποντάς του να επικεντρωθεί στην κατεύθυνση κίνησης του μηχανήματος και στη συνολική λειτουργία.
• Βελτιωμένη Ποιότητα Οδοστρωσίας: Μια σταθερή κεφαλή υλικού είναι η πιο θεμελιώδης προϋπόθεση για τη διασφάλιση της ομαλότητας, της πυκνότητας και της ομοιομορφίας της οδοστρωσίας.
• Μειωμένη Σπατάλη Υλικού και Μηχανική Καταπόνηση: Αποτρέπει την υπερβολική φθορά στις λεπίδες των κοχλιών και στην πλάκα ισοπέδωσης που προκαλείται από υπερφορτώσεις, και αποφεύγει διακοπές και ψύξη της πλάκας ισοπέδωσης λόγω έλλειψης υλικού.
• Ανεξάρτητος Έλεγχος Αριστερά/Δεξιά: Τα επίπεδα υλικού αριστερά και δεξιά ανιχνεύονται και ελέγχονται συνήθως ανεξάρτητα, επιτρέποντας στο σύστημα να διαχειρίζεται ασύμμετρες καταστάσεις όπως η έλλειψη υλικού στη μία πλευρά.
• 5. Σημαντικές Παρατηρήσεις

Βαθμονόμηση: Οι αισθητήρες πρέπει να είναι σωστά εγκατεστημένοι και βαθμονομημένοι για να διασφαλιστεί η ακρίβεια της μέτρησης.

• Περιβαλλοντικές Παρεμβολές: Ακραίες καιρικές συνθήκες (π.χ., έντονη βροχή, πυκνή ομίχλη) ή ισχυρές ατμοσφαιρικές αναταράξεις (π.χ., ισχυροί άνεμοι) μπορούν θεωρητικά να προκαλέσουν μικρές παρεμβολές στα υπερηχητικά σήματα, αν και στην πράξη, ο αντίκτυπος είναι συνήθως ελάχιστος κατά τη διάρκεια τυπικών εργασιών οδοστρωσίας.
• Συντήρηση: Διατηρείτε τις κεφαλές των αισθητήρων καθαρές και απαλλαγμένες από υπολείμματα όπως λάσπη ή άσφαλτο για να διασφαλίσετε τη σωστή λειτουργία.
• Συνοψίζοντας, το σύστημα ισοπέδωσης υλικού που αντιπροσωπεύεται από τον κωδικό P/N 369-4794-00 για τον μηχανισμό οδοστρωτήρα AP655F είναι ένα άκρως ολοκληρωμένο, ευφυές σύστημα αυτόματου ελέγχου τροφοδοσίας υπερήχων. Αποτελεί βασικό εξάρτημα σύγχρονων μηχανημάτων οδοστρωσίας υψηλής απόδοσης, μετατρέποντας την παραδοσιακή "λειτουργία βάσει εμπειρίας" σε "αυτοματοποιημένο έλεγχο ακριβείας". Είναι ένας απαραίτητος εξοπλισμός για την εγγύηση υψηλής ποιότητας εργασιών οδοστρωσίας.
